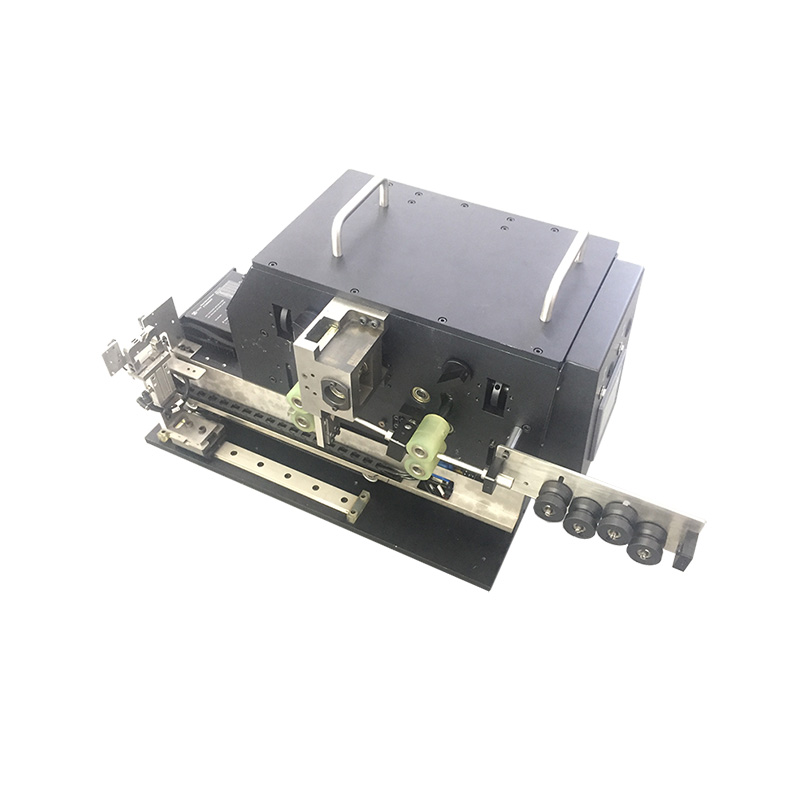

JS-BQ-02剥线飞达

聚盛自动化-专注插件飞达、贴片机飞达
JS-BQ-02剥线飞达,可切断设定电线长度,进行全剥或半剥皮。
全数字智能剥线机飞达
功能特点
1:将单股电线进行剥离,供给机械手,机械手抓取自动焊接,提高焊接品质。
2:将单股电线进行剥离,供给异形插件,插件机实现自动差线,提高插件效率。
3:可以实现在线,离线使用,一机多有。减少重复购置设备需求。
4:可以与非标设备相结合,自动送线,自动送跳线,各类卷装线材剥皮,切断。
全数字智能剥线机飞达
JS-BQ-02剥线飞达规格与技术参数
外形尺寸 长x宽x高 700x285x350mm
重量 32Kg
适用物料 线种类
剥单股线、双股线双胶线、排线、多层线、光纤光缆同轴电缆
线径 线芯0.5mm-4mm
剥线端头长度 前剥0-35mm,后剥0-35mm
剥线总长 30-100mm
结构部位 供料方式 卷装来料
送线 2组送线轮送线
物料定位方式 导线轮
上料方式 经过拉直器直接平穿
送线轮 胶轮、铁轮子、网格轮子
收废线 通过废线盒+吸尘机
送线轮张力调节 可以调节送线轮的压紧力,实现送线的精准度
电气部位 工作电压 24V
平均电流/峰值电流 10A/16A
工作气压 0.4-0.6Mpa
操作方式 触摸屏+按键操作
上位机连接 8芯ø16mm航空插头
通讯方式 支持IO通讯或无通讯自身控制
软件控制 PLC控制
驱动方式 步进马达
电机制式 42式
电机最大速度 600转/分
供料部位 单次送料数量 单股、多股
速度档位 触摸屏参数修改
送料位置调整 长度可调
供料精度 ±0.5mm
检测记录 送料测试 实现1000次连续送料无异常
老化测试 连续运行48小时无异常
使用寿命 使用寿命5年
