JS-GZ-01落地式管装飞达
栏目:管装飞达 发布时间:2019-12-08
JS-GZ-01落地式管装飞达将DIP插件的各类管装物料,搭载到各类贴片机上(或者贴片机改装类似设备),实现自动插件,节省人工,提高贴片机的利用率。

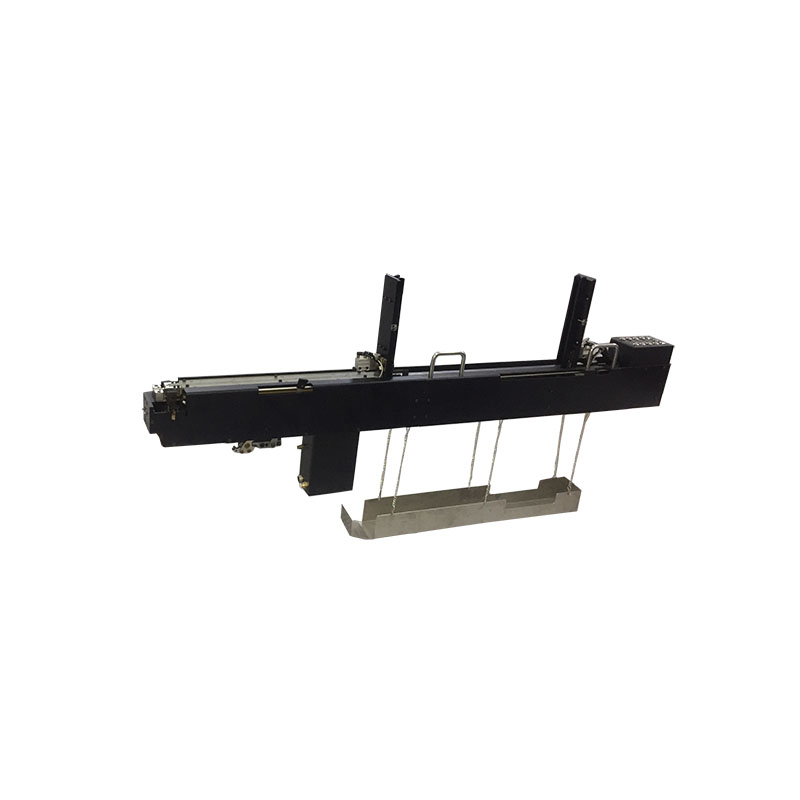

JS-GZ-01落地式管装飞达
JS-GZ-01落地式管装飞达
功能特点
1:将DIP插件的各类管装物料,搭载到各类贴片机上(或者贴片机改装类似设备),实现自动插件,节省人工,提高贴片机的利用率。
2:将管装物料装在飞达上,给各类非标设备上料,节省非标设计周期,提高非标设备的稳定性与使用率。
3:将管装飞达应用在三极管与散热片螺丝锁付上,管装飞达自动上三极管。
4:将管装飞达配合机械手臂实现自动化生产取代人工。
5:根据场地要求,选择不同型号大小的管装飞达。

JS-GZ-01落地式管装飞达规格与技术参数
外形尺寸 长x宽x高 1350x92x115mm
重量 25Kg
适用物料 物料种类 继电器、端子、变压器、方电容、圆电容
外形尺寸 3x3x3mm-25x25x25mm
管子 PVC料管、铝管
料管长度 200-650mm
料管壁厚 >0.6mm
结构部位 供料方式 管装来料,多管叠加
送料动力 马达驱动弹簧
物料定位方式 光纤感应+软件补偿
固定方式 定位键+压紧块,支持其他固定结构
收料管 通过气缸避位,底部具有回收盒
电气部位 工作电压 24V
平均电流/峰值电流 4A/6A
工作气压 0.4-0.6Mpa
操作方式 按键操作
上位机连接 8芯ø16mm航空插头
通讯方式 支持IO通讯或无通讯自身控制
软件控制 基于ARM(STC32)
驱动方式 步进马达
电机制式 57式
电机最大速度 600转/分
供料部位 供料速度 0.8S
供料通道 单通道供料(可定做双通道供料)
速度档位 四档可调
供料精度 ±0.5mm
检测记录 送料测试 实现1000次连续送料无异常
老化测试 连续运行48小时无异常
使用寿命 使用寿命5年
切刀寿命 400万次耐弯曲寿命
JS-GZ-01落地式管装飞达
