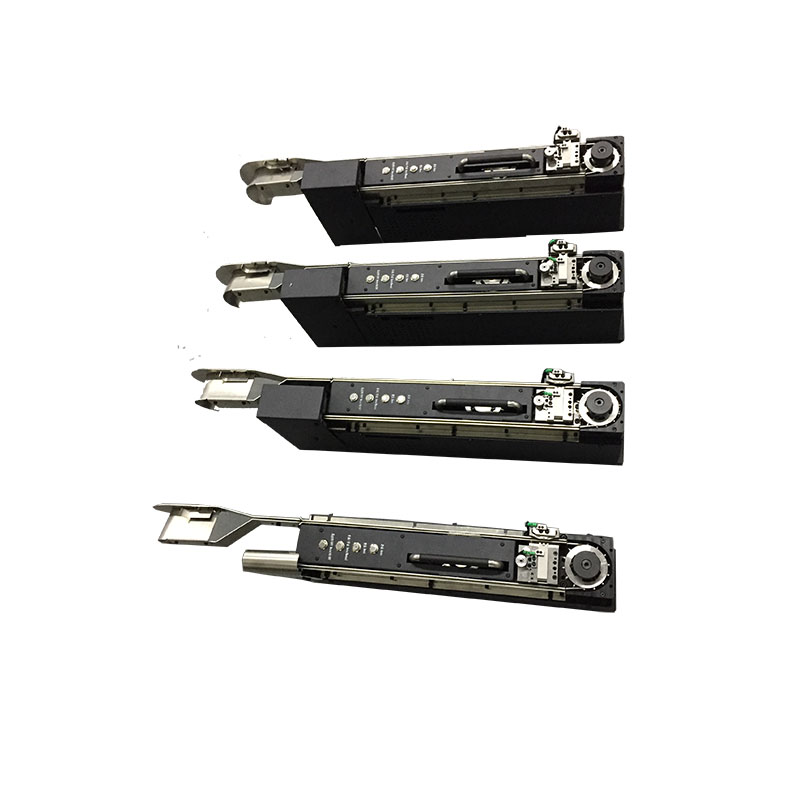

JS-BD-01立式编带飞达

JS-BD-01立式编带飞达

立式编带飞达
功能特点:
1:将编带物料自动送料,整形,切脚,折弯,对编带电子元器件进行加工。
2:将飞达装在贴片机上(或者贴标机等类似专有设备)实现DIP元件贴片,节省人工,减少转线工序。
3:将飞达装在异形插件机上,实现自动插件,可以根据不同的插件机,定做不同的插件飞达。
4:可以与非标设备相结合,自动插件,自动套热缩管,自动元件成型。
5:可以根据客户的机台定制不同种类的上料飞达,选择纸带是否切断,元件是否需要折弯。

JS-BD-01立式编带飞达规格与技术参数
外形尺寸 长x宽x高 720x92x165mm
重量 10Kg
适用物料 物料种类 电解电容、Y电容、方电容、端子、弹簧、折弯电阻
外形尺寸 2x2x3-15x15x30mm
线径 线芯0.3-1.0mm
切脚长度 3-6mm(长度可调节)
编带纸孔距 12.7mm与15mm(此两种不能通用)
结构部位 供料方式 立式编带来料
送料 马达驱动两个送料轮送料
切脚功能 采用进口材料制作,切脚长度可调
整形功能 根据料脚间距更换不同的整形模具
折弯功能 可以对元件进行90°折弯(此功能选配)
物料定位方式 分割片
纸带排出 通过送料轮传送回转(尾部可以选择切断)
电气部位 工作电压 24V
平均电流/峰值电流 4A/6A
工作气压 0.4-0.6Mpa
操作方式 按键操作
上位机连接 8芯ø16mm航空插头
通讯方式 支持IO通讯或无通讯自身控制
软件控制 PLC控制
驱动方式 步进马达
电机制式 42式/86式
电机最大速度 600转/分
供料部位 动作循环一次时间 1S
送料位置调整 Y向通过调节分割片调整,X方向调整限位块位置
供料精度 ±0.2mm
供料有无检测 通过前端光纤检测,当连续3次无料,会报警
检测记录 送料测试 实现1000次连续送料无异常
老化测试 连续运行48小时无异常
使用寿命 使用寿命5年
切刀寿命 500万次(切刀属于易耗品)
JS-BD-01立式编带飞达
聚盛自动化供应立式编带飞达、振动盘飞达、贴片飞达、立式编带飞达、卧式编带飞达、管装飞达、标签飞达、锡片飞达等产品及非标定制服务。
