回形振动盘飞达
栏目:柔性供料器 发布时间:2023-08-26
回形振动盘是散装物料可以通过皮带供料器选料上料,具有体积小、更换快捷、噪音小,通用性高、可以实现多pin脚物料通用。

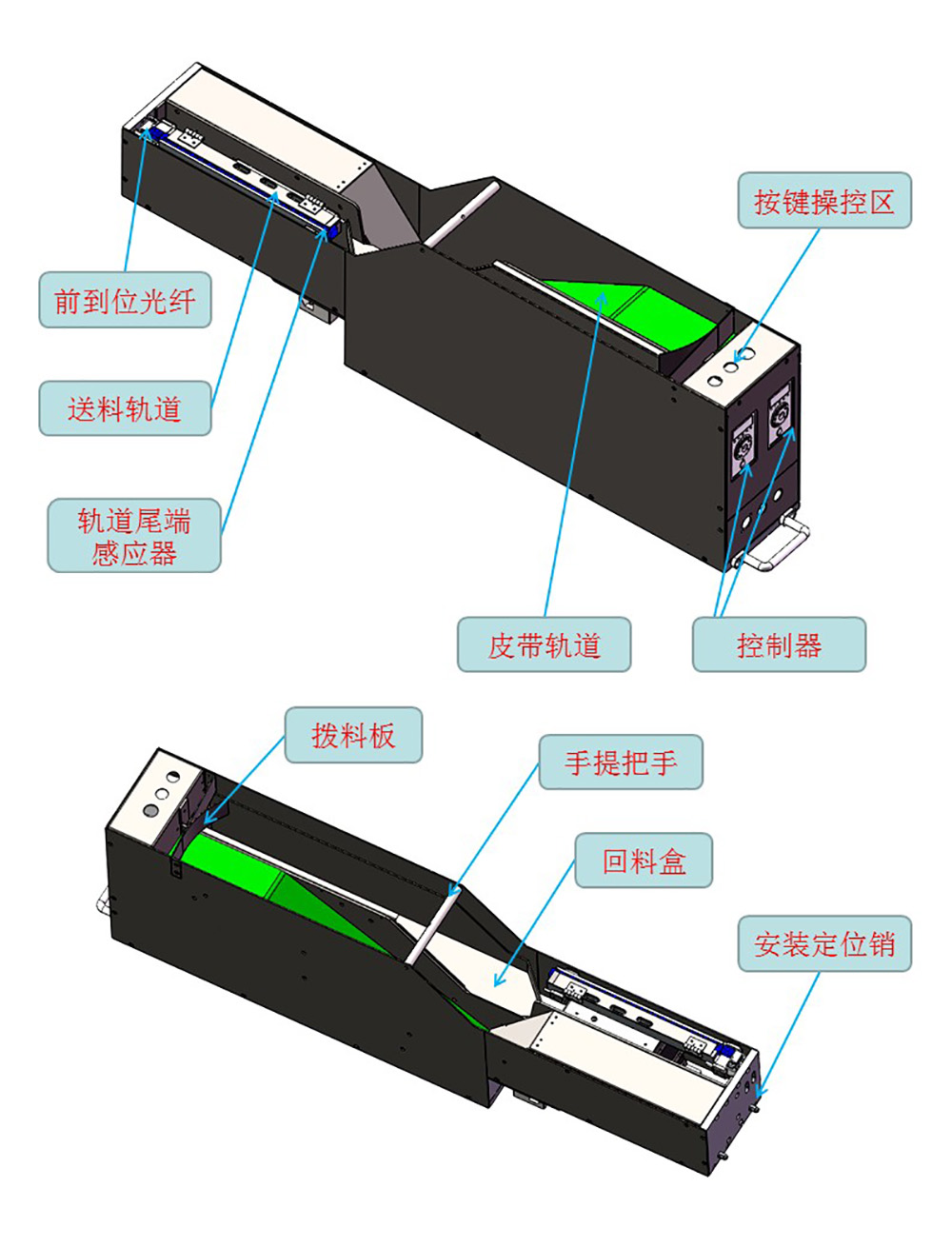

回形振动盘飞达
功能特点:
1:散装物料可以通过皮带供料器选料上料。
2:具有体积小、更换快捷、噪音小。
3:通用性高、可以实现多pin脚物料通用。
4:原理是通过选料轨道选料,NG物料通过回流
   皮带回流:通过直振将选好的物料传送取料位
5:可以搭载任何品牌的贴片机、实现散料送料
   不用封装省掉包装费用。
JS-PD06皮带飞达规格与技术参数
外形尺寸 长x宽x高 850x140x260m
重量 12Kg
适用物料 物料种类 连接器、蜂鸣器、网口、接线柱、方电容
物料大小 3x3x3mm-20x20x20mm
物料特性 物料有明显的特征、可以通过物理区分
不适合物料 物理特征不明显要分方向的
引脚容易变形的
长度高度比小于1:1.2
结构部位 供料方式 散装来料
送料动力 马达驱动皮带送料 +直振振动送料
物料定位方式 光纤感应+直振延时
固定方式 定位键+压紧块,支持其他固定结构
电气部位 工作电压 220V/50HZ
平均电流/峰值电流 3A/6A
工作气压 0.4-0.6Mpa
操作方式 按键操作
上位机连接 8芯ø16mm航空插头
通讯方式 支持IO通讯或无通讯自身控制
软件控制 基于三菱(PLC控制)
驱动电机最大速度 500转/分
供料部位 供料速度 1.5-2S
供料通道 单通道供料
速度档位 无极调试
供料精度 ±1mm
检测记录 送料测试 实现1000次连续送料无异常
老化测试 连续运行48小时无异常
