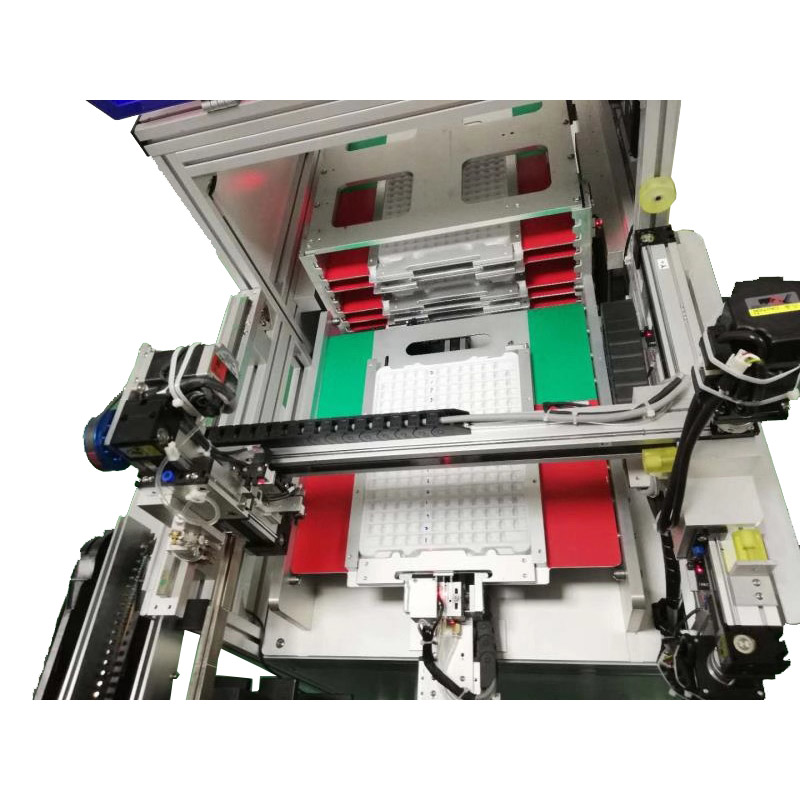

JS-TP-01托盘飞达

JS-TP-01托盘飞达



JS-TP-01托盘飞达
功能特点
1.将含托盘装物料供给贴片机(或者贴标机等类似专有设备)贴附在PCB板上,用于实现SMT生产的多样化,功能化。
2.将变压器、继电器、五金件、塑胶件等各类3C产品托盘料供给附机(或者贴片机等类似专有设备),用于实现可以取代人工的高速度高精度自动化线。
3.将托盘飞达配合机械手臂实现自动化生产取代人工。
托盘飞达
JS-TP-01托盘飞达参数
外形尺寸 长x宽x高 1160x790x1530mm
重量 75Kg
适用物料 物料种类 变压器、继电器、五金件、内存条插座、大电容
物料大小 3x3x3-50x50x50mm
吸塑盘尺寸 150x150-200x300mm
吸塑盘材质 PET塑料膜
料盘最大载重 <3Kg
结构部位 供料方式 托盘供料
托盘升降方式 依靠马达+丝杆升降传送
托盘传送方式 通过传送带前后移动托盘
固定方式 定位键+压紧块,支持其他固定结构
收空盘方式 通过皮带传送,将空盘传送到升降台上
装载托盘数量(高度<10mm) 可以装载40盘
装载托盘数量(高度>10mm) 可以装载20盘
电气部位 工作电压 220V
平均电流/峰值电流 5A/8A
工作气压 0.4-0.6Mpa
操作方式 按键操作
上位机连接 8芯ø16mm航空插头
通讯方式 支持IO通讯或无通讯自身控制
软件控制 基于PLC开发
驱动方式 伺服马达
电机制式 升降400W伺服、传送100W伺服马达
电机最大速度 3000转/分
供料部位 供料速度 供应一个物料时间3S
送料种类 可以多盘不同种类物料供应,通过切换托盘
供料精度 ±0.1mm
检测记录 送料测试 实现1000次连续送料无异常
老化测试 连续运行48小时无异常
使用寿命 使用寿命5年
切刀寿命 500万次
聚盛自动化主要提供各种托盘飞达、振动盘飞达、贴片飞达、立式编带飞达、卧式编带飞达、管装飞达、标签飞达、锡片飞达等产品及非标定制服务。
