不带三轴托盘飞达

带三轴托盘飞达
功能特点
1.将含托盘装物料供给贴片机(或者贴标机等类似专有设备)贴附在PCB板上,用于实现SMT生产的多样化,功能化。
2.将变压器、继电器、五金件、塑胶件等各类3C产品托盘料供给附机(或者贴片机等类似专有设备),用于实现可以取代人工的高速度高精度自动化线。
3.将托盘飞达配合机械手臂实现自动化生产取代人工。

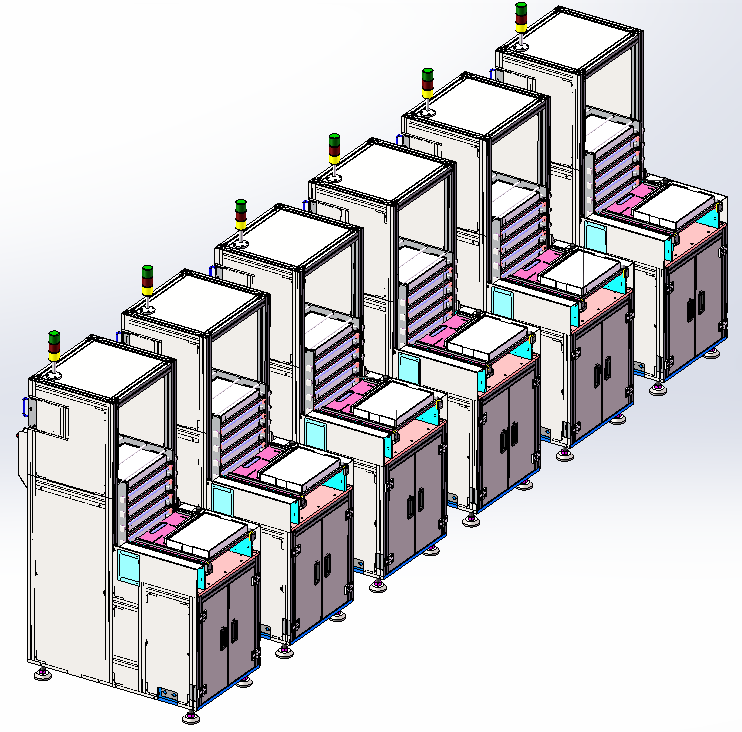

托盘飞达设计图
外形尺寸 | 长x宽x高 | 1160x790x1530mm |
重量 | 75~80Kg | |
适用物料 | 物料种类 | 变压器、继电器、五金件、内存条插座、大电容 |
物料大小 | 3x3x3-50x50x50mm | |
吸塑盘尺寸 | 150x150-200x300mm | |
吸塑盘材质 | PET塑料膜 | |
料盘最大载重 | <3Kg | |
结构部位 | 供料方式 | 托盘供料 |
托盘升降方式 | 依靠马达+丝杆升降传送 | |
托盘传送方式 | 通过传送带前后移动托盘 | |
固定方式 | 定位键+压紧块,支持其他固定结构 | |
收空盘方式 | 通过皮带传送,将空盘传送到升降台上 | |
装载托盘数量(高度<10mm) | 可以装载40盘 | |
装载托盘数量(高度>10mm) | 可以装载20盘 | |
电气部位 | 工作电压 | 220V |
平均电流/峰值电流 | 5A/8A | |
工作气压 | 0.4-0.6Mpa | |
操作方式 | 按键操作 | |
上位机连接 | 8芯ø16mm航空插头 | |
通讯方式 | 支持IO通讯或无通讯自身控制 | |
软件控制 | 基于PLC开发 | |
驱动方式 | 伺服马达 | |
电机制式 | 升降400W伺服、传送100W伺服马达 | |
电机最大速度 | 3000转/分 | |
供料部位 | 供料速度 | 供应一个物料时间3S |
送料种类 | 可以多盘不同种类物料供应,通过切换托盘 | |
供料精度 | ±0.1mm | |
检测记录 | 送料测试 | 实现1000次连续送料无异常 |
老化测试 | 连续运行48小时无异常 | |
使用寿命 | 使用寿命5年 | |
切刀寿命 | 500万次 |
