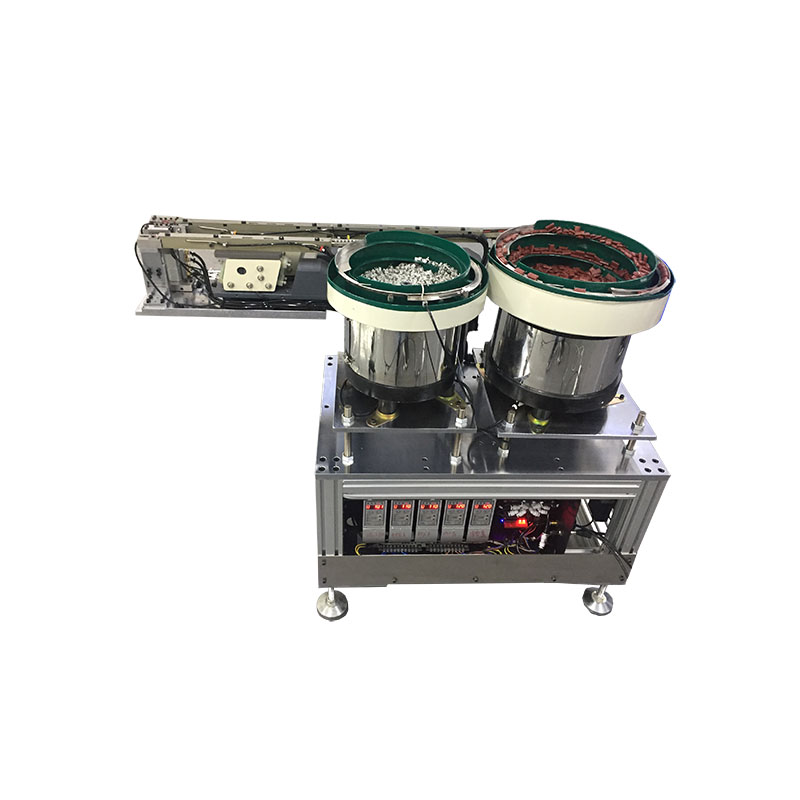

JS-ZD-01单层振动盘飞达

聚盛自动化-专注插件飞达、贴片机飞达
振动盘飞达
振动盘飞达功能特点
1.将振动盘飞达,搭载到各类贴片机上(或者贴片机改装类似设备),实现自动插件,节省人工,提高贴片机的利用率。
2.将散装料装在飞达上,给各类非标设备上料,节省非标设计周期,提高非标设备的稳定性与使用率。
3.将散装物料放在振动盘里,按照规定的出料速度、出料方向进行规则排序。
4.将振动盘飞达配合机械手臂实现自动化生产取代人工。
5.振动盘飞达可以实现物料方向筛选、极性筛选、切脚、整形功能。

振动盘飞达
JS-ZD-01单层振动盘飞达规格与技术参数
外形尺寸 长x宽x高 1120x460x910mm(前后盘)
长x宽x高 760x460x910mm(单个盘)
重量 双盘:190Kg、单盘:150Kg
适用物料 物料种类 电子元件、五金件、塑胶件、连接器
物料大小 3x3mm-50x50mm
物料重量 10g-300g
结构部位 供料方式 散装料,振动盘上料
供料盘面 单盘供料,前后盘供料
传送物料 依托直振+吹气传送
物料定位方式 光纤感应
固定方式 定位键+压紧块,支持其他固定结构
分极性 可以根据物料选装此功能
剪脚 可以根据物料选装此功能
电气部位 工作电压 220V
平均电流/峰值电流 3A/5A
工作气压 0.4-0.6Mpa
操作方式 按键操作
上位机连接 8芯ø16mm航空插头
通讯方式 支持IO通讯或无通讯自身控制
软件控制 基于PLC开发
驱动方式 线圈驱动
供料部位 供料速度 0.8S
速度档位 电压与频率调节
供料精度 ±0.5mm
检测记录 送料测试 实现2小时连续送料无异常
老化测试 连续运行48小时无异常
使用寿命 使用寿命5年
