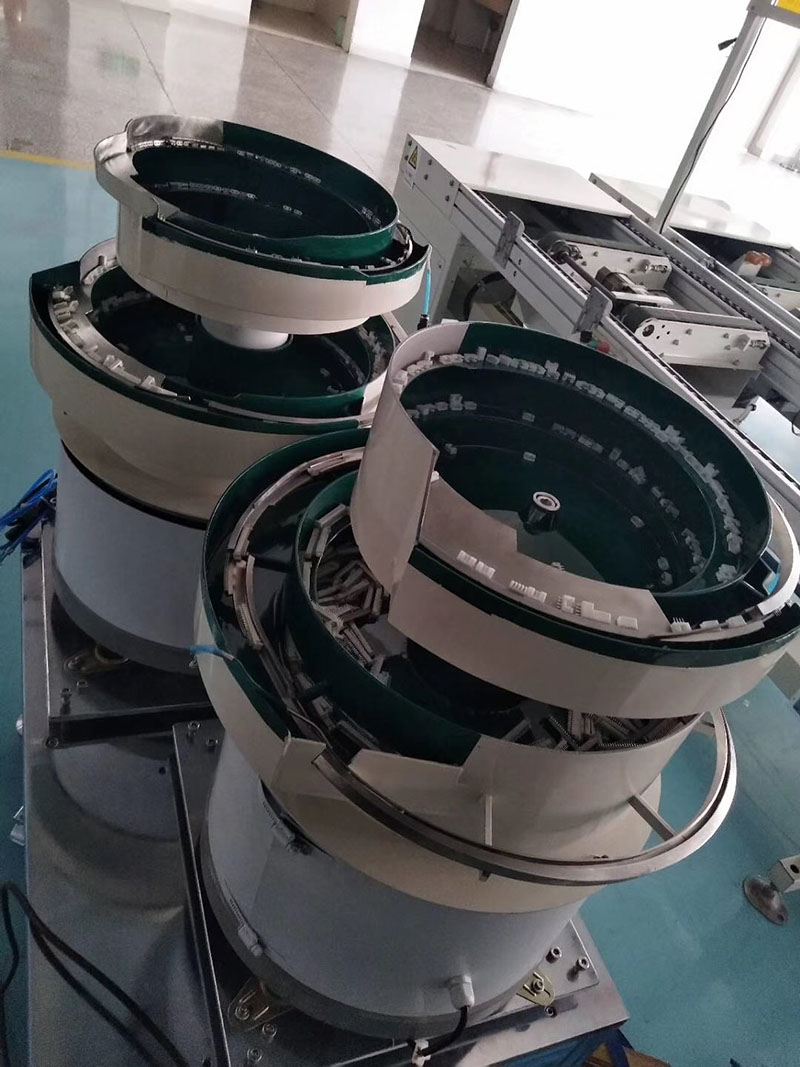

JS-ZD-02双层振动盘飞达功能特点
1.将振动盘飞达,搭载到各类贴片机上(或者贴片机改装类似设备),实现自动插件,节省人工,提高贴片机的利用率。
2.将散装料装在飞达上,给各类非标设备上料,节省非标设计周期,提高非标设备的稳定性与使用率。
3.将散装物料放在振动盘里,按照规定的出料速度、出料方向进行规则排序。
4.将振动盘飞达配合机械手臂实现自动化生产取代人工。
5.振动盘飞达可以实现物料方向筛选、极性筛选、切脚、整形功能。
JS-ZD-01单层振动盘飞达规格与技术参数
东莞市聚盛自动化科技有限公司是一家专业从事自动送料振动盘及非标自动化设备设计研发生产销售为一体的大型企业,随着技术的创新纯手工打造振动盘效率越来越低,而我司拥有强大的团队与创新的设备从而跟进了产品质量与精准度,主要生产研发插件飞达、异形插件飞达、振动盘飞达、贴片飞达、立式编带飞达、卧式编带飞达、管装飞达、标签飞达、锡片飞达等产品及非标定制服务。
外形尺寸 | 长x宽x高 | 800x460x910mm(前后盘) |
重量 | 双盘:190Kg、单盘:150Kg | |
适用物料 | 物料种类 | 电子元件、五金件、塑胶件、连接器 |
物料大小 | 3x3mm-50x50mm | |
物料重量 | 10g-300g | |
结构部位 | 供料方式 | 散装料,振动盘上料 |
供料盘面 | 上下盘供应不同种类的物料 | |
传送物料 | 依托直振+吹气传送 | |
物料定位方式 | 光纤感应 | |
固定方式 | 定位键+压紧块,支持其他固定结构 | |
分极性 | 可以根据物料选装此功能 | |
剪脚 | 可以根据物料选装此功能 | |
电气部位 | 工作电压 | 220V |
平均电流/峰值电流 | 3A/5A | |
工作气压 | 0.4-0.6Mpa | |
操作方式 | 按键操作 | |
上位机连接 | 8芯ø16mm航空插头 | |
通讯方式 | 支持IO通讯或无通讯自身控制 | |
软件控制 | 基于PLC开发 | |
驱动方式 | 线圈驱动 | |
供料部位 | 供料速度 | 0.8S |
速度档位 | 电压与频率调节 | |
供料精度 | ±0.5mm | |
检测记录 | 送料测试 | 实现2小时连续送料无异常 |
老化测试 | 连续运行48小时无异常 | |
使用寿命 | 使用寿命5年 |
